SL6000LWD 随钻地质导向测量系统

系统简介

      山东胜利伟业石油工程技术服务有限公司于2008年研制出具有自主知识产权的随钻测井系统。该系统能够在钻井的过程中实时准确测量井眼的井斜方位、自然伽马、地层的深中浅电阻率、地层声速、中子孔隙度和岩性密度等信息,并用泥浆压力脉冲传输系统将测量结果实时传送到地面系统处理,精确计算地层物理参数,实时钻井地质导向。

系统组成

l 泥浆压力脉冲发生器

l 井斜方位测量仪

l 三相位补偿电磁波电阻率测井仪

l 双探头自然伽马测井仪

l 补偿中子测井仪

l 阵列声波测井仪

l 超声井径测井仪

l 温度+压力+钻具振动+气体测量仪

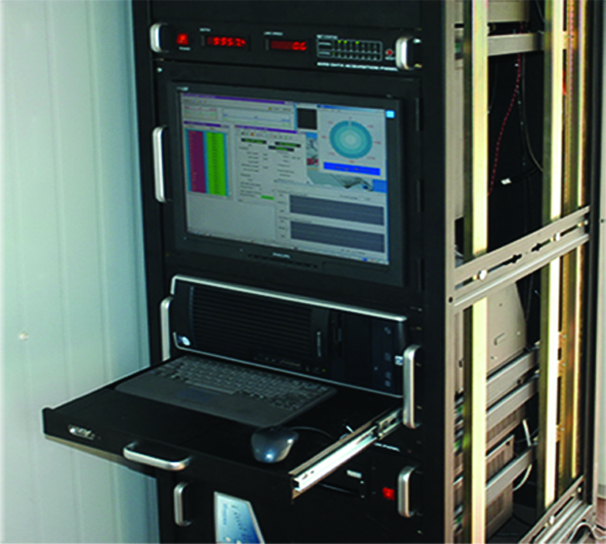

l SL6000LWD地面采集控制软件系统

l 地面泥浆压力、钩载和深度传感器

l 钻台司钻显示器

l 随钻实时测井地质导向系统软件

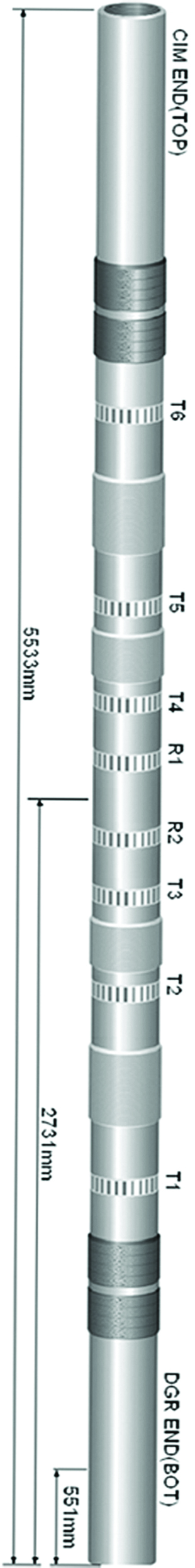

电阻率-自然伽马测井仪技术指标

长度

5.53m

直径

171.5mm

最大直径

187.3mm

水眼直径

50.8mm

最高压力

137.89MPa

最大连接扭矩

40.7-44.7kNm

最大狗腿度

旋转

10/30m

滑动

21/30m

最高温度

工作

150℃

储存

165℃

扣型

NC50(4-1/2IF)

Box X Box

最大流量

10,000lbm/min

最大含砂

1%

振动

30g/10min

测量精度

±2ms

测量范围

0.2Ωm-1000Ωm

电池容量

300h

最大存储器

32MB

测量点


自然伽马

551mm

电阻率

2731mm

温度

4230mm

系统主要特点

l 下井仪器一体化设计,工作可靠,连接方便,作业时效高。

l 电阻率采用对称六发射天线,实现井眼、温度和泥浆电阻率的自动补偿,测量精度高。

l 低功耗设计,连续工作时间达300小时以上。

l 大容量井下存储器,满足钻井、测井数据采集需要。

l 钻井中实时测井数据传输并计算处理显示等时和等深测井曲线。

l 实时显示井身设计轨迹与实际钻井轨迹。

l 实时判别油层顶底界面,实现最佳钻井地质导向。


应用情况

l 到目前为止已生产80多套,销售给胜利钻井技术公司、渤海钻探等公司,全部投入现场应用。

l 公司组建了10个随钻测井队,在胜利、新疆、大港、青海等油区进行现场作业。

l 自2009年投产到目前为止,完成水平井、大斜度井800多口的地质导向测井作业。仪器的性能、可靠性、作业一次成功率均超国外引进仪器水平,得到用户的一致好评。

阵列声波测井仪



测井实时导向软件系统

       该软件是胜利伟业公司根据我国随钻测井的现场需要研制的一套实用的实时地质导向系统。

l 根据井斜和井斜方位数据,实时计算井眼的东西位移、南北位移、垂直深度、水平位移、闭合方位和狗腿度等工程数据,并安全存储。

l 实时显示自然伽马、电磁波电阻率等曲线,并反演目的储层的上下界面情况,进行地质导向。

l 显示并绘制钻井设计和实际钻井的井眼轨迹,进行实时对比。



随钻测井仪器专用刻度设施

       胜利伟业公司专门建设了大直径电阻率仪器刻度井和自然伽马刻度器,可准确检测和刻度随钻电阻率仪器和自然伽马仪器,确保了随钻测井仪器的测量精度,保证了测井质量。
