SL6000NWD 近钻头随钻测量系统
系统简介
SL6000NWD系统将近钻头电磁波深浅电阻率、自然伽马和井斜等参数测量集成安装在一支1.85m长的测量短节中，是一种高度集成一体化的随钻地质参数和工程参数测量仪。可以同时完成地层电阻率、自然伽马等地质参数和井斜等钻井工程参数的测量。系统将测量数据通过无线电磁信号，跨过螺杆钻具，传送到螺杆马达上部的近钻头井下数据无线短传接收仪，整理后发送给探管去控制泥浆脉冲发生器产生泥浆波，实时传送到地面系统。
系统组成
MWD仪器
短传接收仪
螺杆马达
NWD采集测量仪器
弯壳体
稳定器
钻头转接
SL6000NWD地面采集控制软件系统
地面泥浆压力、钩载和深度传感器
钻台司钻显示器
随钻实时测井地质导向软件系统
系统主要特点
相对于常规LWD系统，SL6000NWD系统各参数测量点极大的靠近了钻头，能够更快速提供钻头附近地层参数和井斜数据,进行更精确导向施工，为复杂地层、薄层油气层开发提供导向技术保障。在井斜70°时，深探测电阻率就可对钻头附近地层有响应变化，可提前预判地层性质，具有前探功能。节省寻找目的层的决策时间，提高钻井效率，降低建井成本。
深、浅电阻率曲线结合分区自然伽马，判断钻遇地层顶底界面性质，确保在油层最佳层位钻井，提高产量。
采用多发射电磁波传播方式测量地层深、浅电阻率，具有探测深度深、测量精度高等优点，能够分析地层侵入特性，测量资料可直接用于地层评价分析。

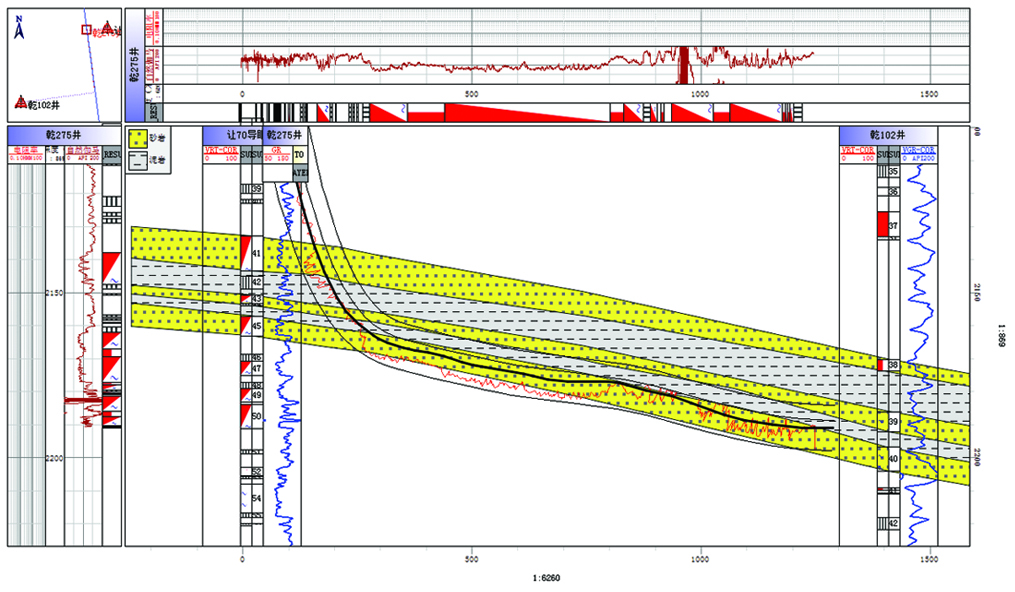

实时地质导向解释评价系统，直观详实显示设计轨迹、实际钻井轨迹图和垂深、斜深、水平测井曲线图，实时地层对比分析，实时现场钻井井筒轨迹可视化控制。
应 用
SL6000NWD近钻头地质导向测量系统已经生产销售20多套，用户包括中石化胜利石油工程公司、中石油渤海钻探公司等单位。到目前为止共成功施工30多口井，其中胜利油田11口，大港油田2口，吉林油田16口，四川油田3口。目前胜利伟业公司组建了 6个近钻头测井施工小队，在吉林油田进行施工服务，取得良好的地质应用效果。吉林油田乾安区块的井型主要是以水平井为主，井深3400-3600m，垂深在2400-2500m左右，井斜89°-92°， 水平段段最长1100-1300m，施工周期13-19天，单支仪器最高进尺925.4米，平均进尺553米，螺杆最高使用时间243小时，
平均使用时间164小时。
技术指标
| 测量项目 | 深、浅双电磁波电阻率 |
测量点位置 （距钻头距离） | 电磁波电阻率：2.95m/2.5m |
机械参数 （探管/脉冲控制及井斜方位） | 仪器长度： 1619 mm(有效1473mm) |
机械参数 （近钻头测量/发送短节） | 长度：1850mm |
机械参数 （近钻头接收短节） | 长度： 1620mm |
| 工作环境 | 工作温度：-20℃～150℃ 振动：20gRMS，305～00Hz(随机) 30g，50～300Hz(正弦) 流量：130～1000gpm 最大狗腿度：10°/30m(旋转)、20°/30m(滑动) |
| 可靠性 | 供电方式：3组14V锂电池供电 |
| 测量参数 | 电阻率测量范围：0.2～2000Ωm |
