SL6000EAWD 在钻头方位伽马成像测井仪
一、工具介绍
● SL6000-EAWD近钻头工具由发射测量短节(TX-SUB)和接收存储短节构成，可根据需要选配普通接收存储短节（RX-BASIC）或附带电磁波电阻率接收存储短节（ RX-PLUS）。
● SL6000-EAWD近钻头发射测量短节(TX-SUB)可探测井周不同方位的自然伽马，并实时提供距离钻头0.5米的井斜、温度、钻头转速等参数，结合地质导向软件，可形成伽马成像识别地层岩性的变化，控制钻具穿行在油气藏最佳位置。适用于水平井地质导向和地层评价，可实现精准入窗中靶、精确识别钻头钻遇储层地质构造的变化方向、提高有效储层钻遇率、减少循环等停时间、提高钻井效率。
● 测量项目有：近钻头井斜（静态、动态）、八扇区自然伽马（上、下等方位伽马）、温度、钻头转速、电磁波电阻率（选配）等。
● SL6000-EAWD普通版本由发射测量短节（TX-SUB）和普通接收存储短节（RX-BASIC）构成。
● SL6000-EAWD升级版本由发射测量短节（TX-SUB）和电磁波电阻率接收存储短节（RX-PLUS）构成。

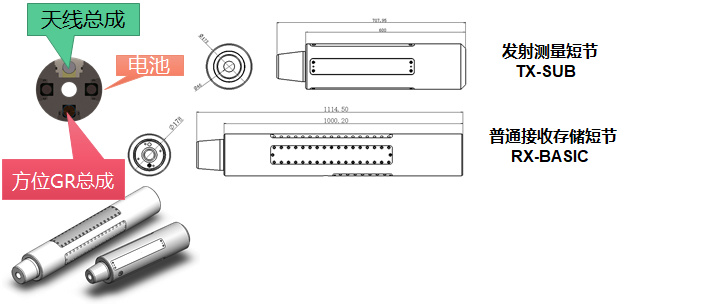

● 发射测量短节（TX-SUB）采用高度集成优化设计，把方位伽马、井斜等测量模块集于一支0.6米（连接长度）的钻铤上，并安装在螺杆动力钻具与钻头之间，使各参数测量点极大的靠进了钻头。可在钻进中实时测量地层的自然GR信号并通过相位分析将GR信号成像，电磁波无线发送模块将测量数据和其它工程参数（如井斜、温度等）以电磁波的方式传输至动力钻具上方的接收存储短节中。
● 普通接收存储短节（RX-BASIC）将鉴别无线传输数据的正确性，并按照事先配置的方式将所需数据传输至上方的MWD系统。最终以泥浆脉冲的方式传送到地面。

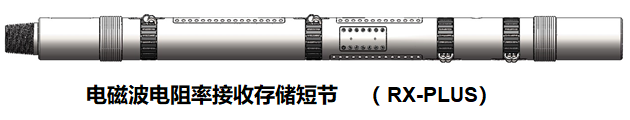

● 电磁波电阻率接收存储短节（RX-PLUS）一方面将鉴别无线传输数据的正确性，另一方面完成深、浅双电磁波电阻率的测量，并按照事先配置的方式将所需数据传输至上方的MWD系统。最终以泥浆脉冲的方式传送到地面。
技术参数TX-SUB | |
载波频率 | 6200Hz |
调制类型 | GMSK |
波特率 | 8、32、128 bps |
工作电压 | 21.6V 标准 |
电流 | 120mA@20V 输入电压（2.5W） |
通讯范围 | >20米@标准空气中 |
物理特性 | Φ172mm×600mm 45Kg @ P550 材料 |
连接扣型 | Thread Size: 4 1/2 REG (API) |
环境指标 | 150℃ 120Mpa 300rpm max |
数据接口 | RS485 Tool / 1553B MWD |
电池使用时间 | 210h |

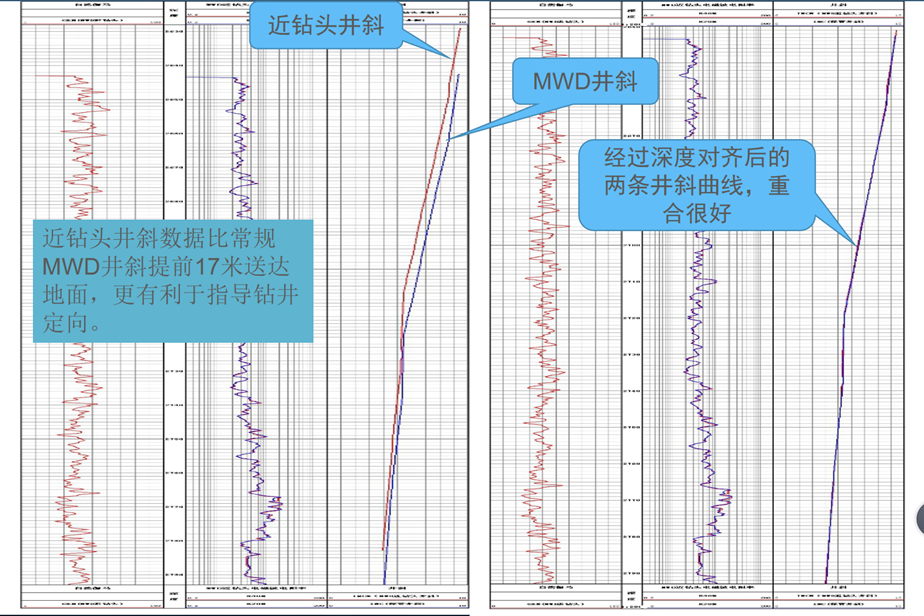

在钻进工程中，不论是旋转钻进还是滑动钻进，SL6000-EAWD都可以进行随钻方位伽马测量，进行地层界面的识别，并且可以实时进行近钻头动态井斜测量。
技术参数RX-BASIC | |
载波频率 | 6200Hz |
调制类型 | GMSK |
波特率 | 8、32、128 bps |
工作电压 | 14.4V 标准 |
电流 | 25mA@14.4V 输入电压（0.35W） |
通讯范围 | >20米@标准空气中 |
物理特性 | Φ178mm×1114.5mm 85Kg @ HP17-4 材料 |
连接扣型 | Thread Size: NC50 |
数据接口 | RS485 Tool / 1553B MWD |
电池使用时间 | 500h |
技术参数RX-PLUS | |
载波频率 | 6200Hz |
调制类型 | GMSK |
波特率 | 8、32、128 bps |
工作电压 | 14.4V 标准 |
电流 | 120mA@14.4V 输入电压（2.5W） |
通讯范围 | >20米@标准空气中 |
物理特性 | Φ180mm×1840mm 320Kg @ 1515MAX 材料 |
连接扣型 | Thread Size: NC50 |
环境指标 | 150℃ 120Mpa max |
数据接口 | RS485 Tool / 1553B MWD |
电阻率测量 | 2MHz 0~2000Ω/m |
电池使用时间 | 300h |
二、技术特点
● 除了温度和震动矫正、每一支仪器出厂前都经过了严格的测试。

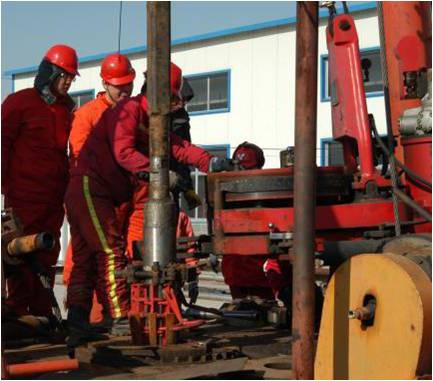

实验井综合测试

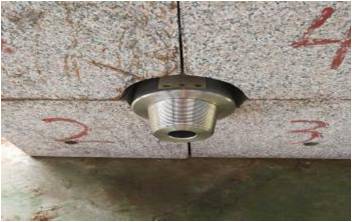

方位GR标定

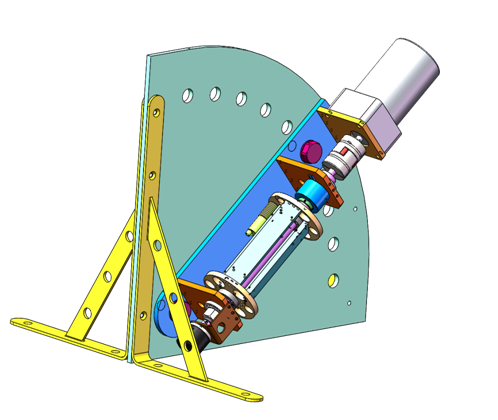

旋转相位模拟测试台
公司 | 产品规格及名称 | 伽马零长 | 井斜零长 | 备注 |
本公司 | 6-3/4² SL6000-EAWD | 0.5m | 0.5m | 方位伽马、 深浅电阻率 |
Schlumberger | 6-3/4² GVR | 3.03m | / | 近钻头电阻率RAB |
Baker Hughes | 6-3/4² NaviGator | 4.37m | 4.07m | 地质导向 |
Baker Hughes | 6-3/4² AutoTrak G3 | 5.67m | 1.27m | 旋转导向 |
Pathfinder | 6-3/4² Pathfinder | 16m | 22m | LWD导向 |
二、技术特点（总结）

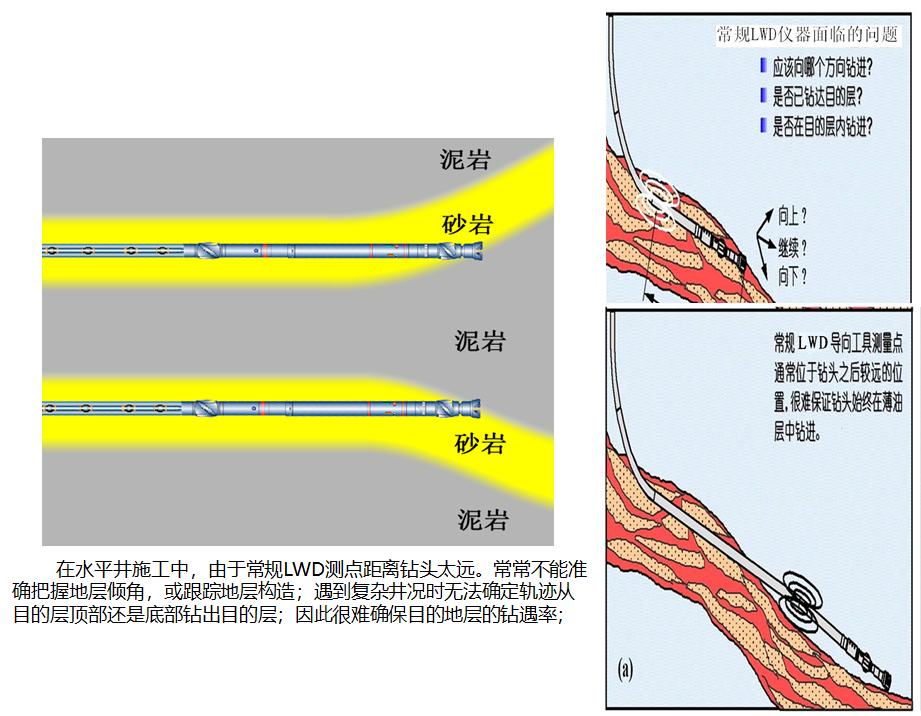

●与传统LWD或MWD+GR相比，离钻头最近。有效增加了因岩性变的处理时间，降低了垂深控制难度、减少了脱层的风险、提高钻遇率。
●与国内外的各型近钻头工具相比，无需使用专用螺杆马达、工具外径最小、长度最短（有效降低井眼扩大率以及降低工程风险）、种类齐全（350、650、850）、使用及维护成本最低。
●电磁波传输，全面适用于水基、油基泥浆及空气钻井。

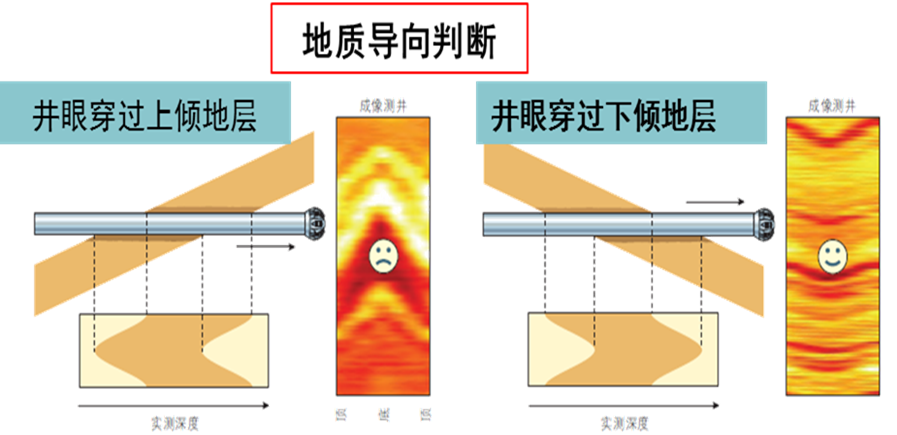

●由于近钻头测量点更靠近钻头，并且伽马具有方位性，在界面明显的地层可以分辨油顶和油底。适用于超薄油藏，地质条件复杂井。
三、地质应用

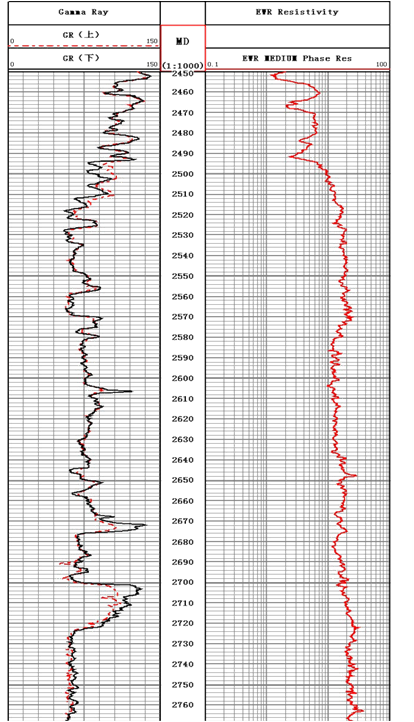

应用实例1（油井）
SL6000-EAWD在本井施工过程中，当钻至井深2494米时，此时已经由上到下接近油层顶部，方位伽马变化明显，下伽马出现数值下降，说明下部地层孔隙度高，上伽马因为贴近泥岩，所以变化幅度比较小，从曲线上可以得知即将钻入油层，定向人员应随时调整轨迹。当钻至2701米时，下伽马突然升高，上伽马比下伽马升高幅度小，说明已经到达油层底部，定向人员及时调整轨迹，大大减少了调整段长，增加钻遇率。

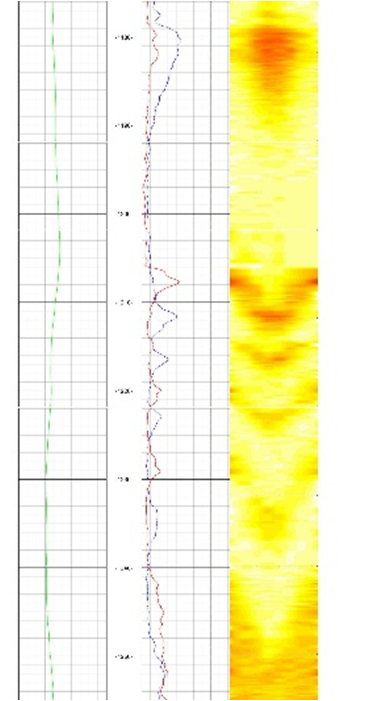

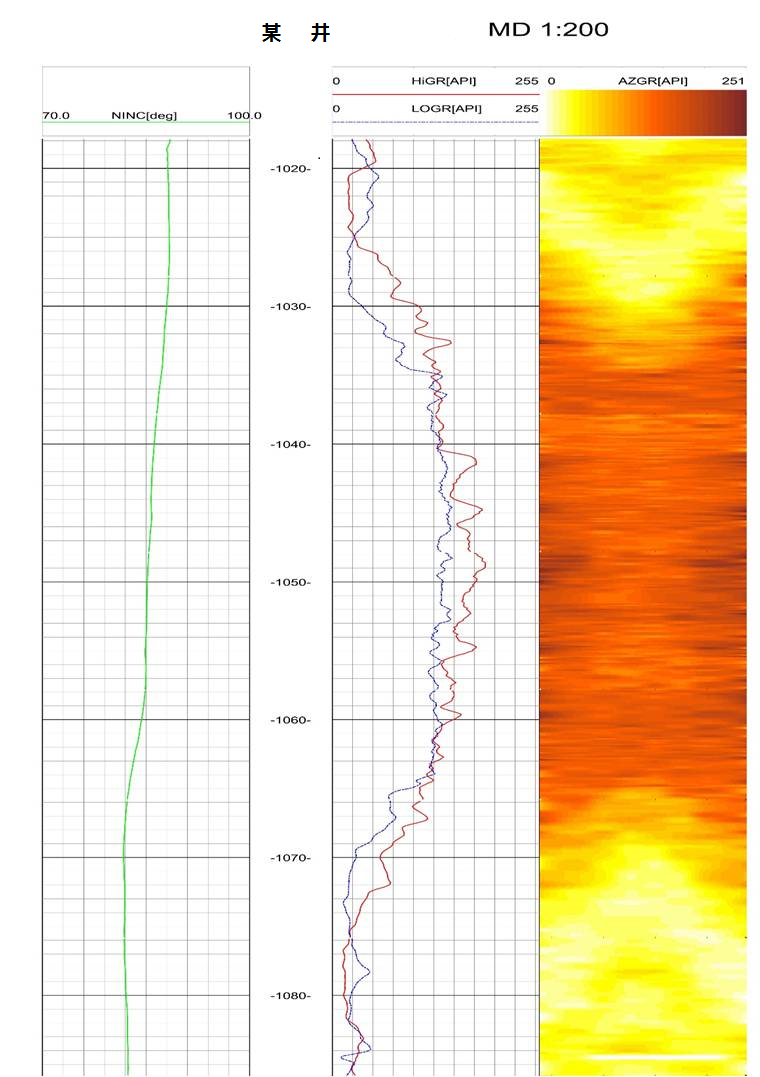

应用实例2（气井）
在山西某煤层气井施工过程中，近钻头为地质导向人员提供了实时上、下伽马参数及近钻头井斜，使导向人员实时调整井眼轨迹，大大提高了钻遇率。如图中所示，红色为上伽马、黑色为下伽马，范围为0-300API，在1135m左右，下伽马首先高起来，导向人员认为下出层，此时导向人员通知定向人员，适当调整井眼轨迹，在1160m处重新进入煤层，同样，在1250m-1290m，导向人员通过对上下伽马的判断，实时调整轨迹，从而进入煤层。
