系统简介

       SL6000LWF钻杆输送无电缆测井系统是山东胜利伟业石油工程技术服务有限公司2010年推出的钻杆输送存储式测井系统，主要用于完成大斜度井、水平井和复杂井测井施工。该系统不使用电缆确保复杂井测井施工更加安全，采用该系统施工可以免去测井通井，缩短测井用时，提告施工效率。

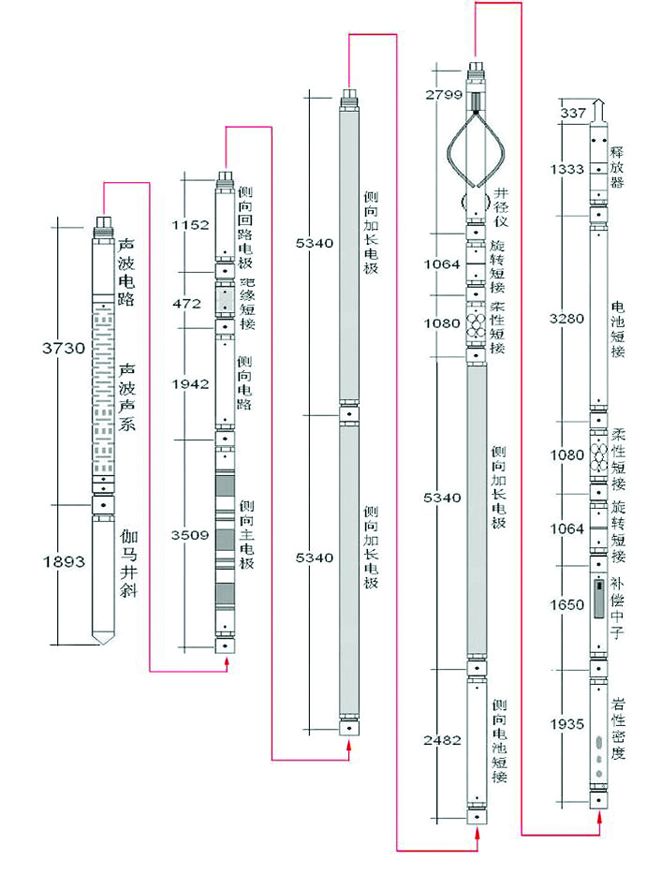

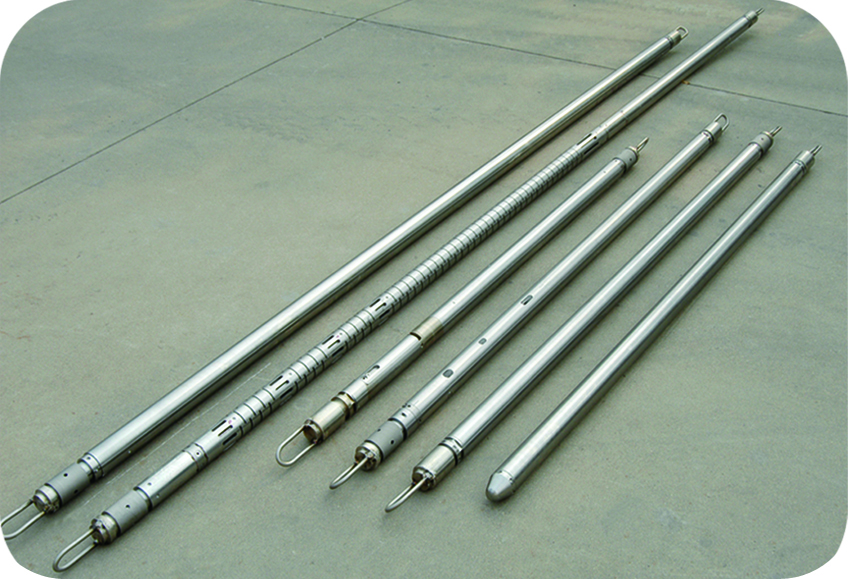

       该系统由地面仪器、井下管具和井下仪器构成。测井仪器包括井斜方位+自然伽马测井组合仪、双侧向+微球聚焦测井组合仪、阵列地层声速测井仪、井径测井仪、补偿中子测井仪、岩性密度测井仪和阵列感应测井仪。井下管具包括上悬挂、下悬挂、 仪器保护套和特制钻头等。

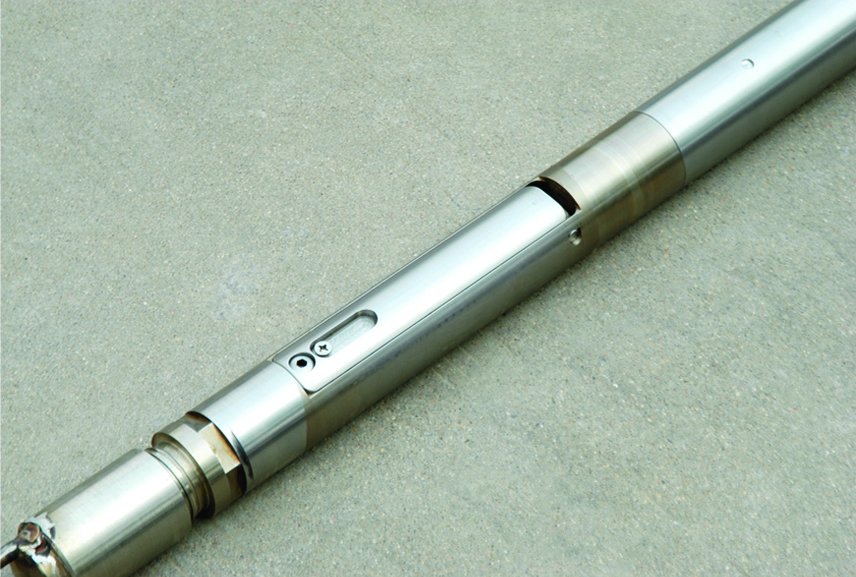

       测井仪器外径为60mm，由高温锂电池供电，测井数据存贮在仪器中，下井测井时安装在上悬挂和钻杆内，用钻杆输送至井底，在完成通井循环泥浆后准备起钻时，将仪器从钻杆内释放到钻头外部，起钻时进行测井。



井下仪器总体技术指标

系统的优势

仪器安装在钻杆或保护套内，具有抗震动和泥浆冲刷的能力，下井过程中可以完成滑眼和循环泥浆等作业。
在钻具遇卡时可用电缆或连续油杆进行打捞，避免仪器损失和放射性源落井事故。
井下仪器采用高温大容量锂电池供电，低能耗器件设计、测井开启和关闭时间预置等技术保证可靠的完成测井任务。整串仪器一组电池的连续工作时间大于150小时。
相对于常用的钻杆传送湿接头测井和普通电缆测井，LWF测井能提供更快、更安全和更可靠的测井施工。

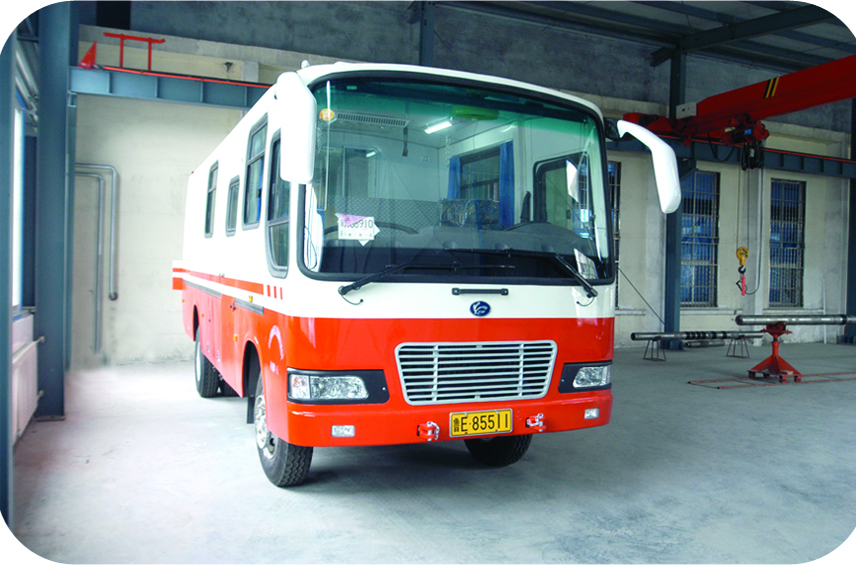

LWF测井系统不需要测井绞车，只需要一部测井工程车和一部卡车，测井成本大幅降低。
特殊设计的电法测井仪可获得深中浅三条电阻率资料，有利于油气层的评价。
LWF除采用钻杆输送的方式外，还可以采用油管输送、电缆输送、爬行器等多种输送方式完成测井。
技术指标优于国外同类产品。

应用

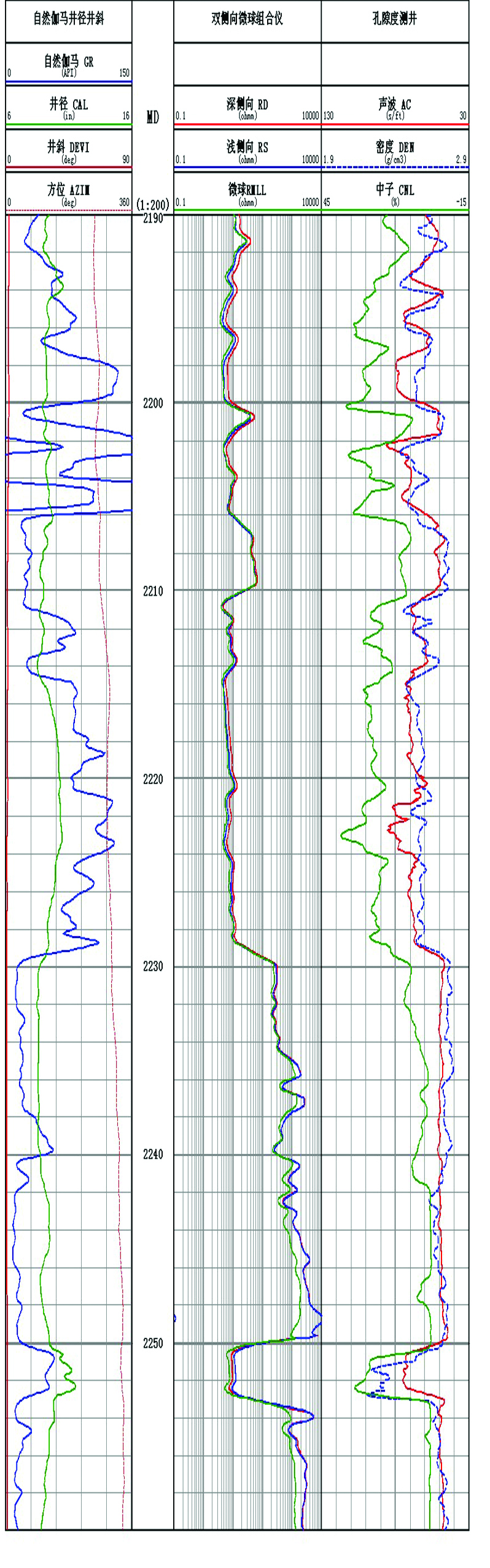

    SL6000LWF测井仪器性能稳定、测井资料可靠，能够满足复杂井测井的需求。2012年通过山东省科技成果鉴定。目前该项测井技术已在中石化和中石油的油田得到广泛推广应用。自从2010年投产以来，已累计生产销售20多套，完成2000多口井的测井施工，其中包含中石油和中石化的多口重点探井。
元坝103井，井深7800米，垂直井深7000米，水平井段800多米，井温164℃，高压气层。
YM1-H30井，塔里木塔北项目部，井深6640，垂深6009米，井底温度160℃，欠平衡水平井。
HA602-1C井，井深7030米，垂深6500米，侧钻水平井，上提测井过程中，发生井涌，气体上窜至井口， 关井、点火把，进行循环，18小时后，恢复正常，完成测井。
